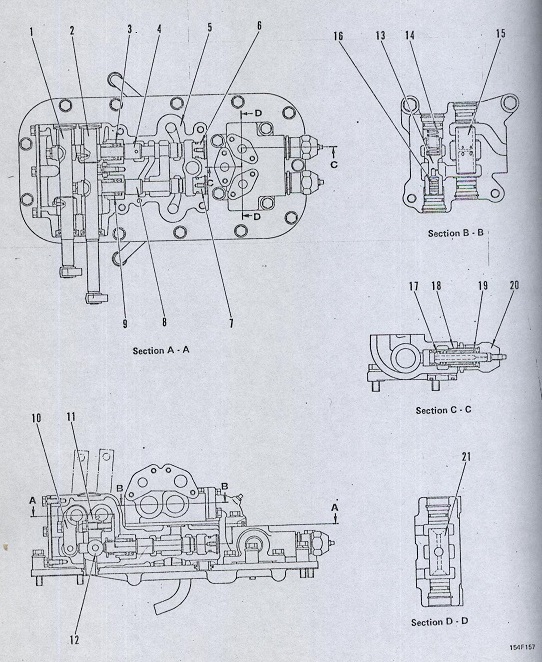

استاندارد تعمییرسوپاپ کنترل فرمان بلدوزر (د85) کوماتسو (واحد میلیمتر)
1 لقی بین اسپول وسوپاپ استاندارد 30 تلرانس شافت ( 0.03- 0.041-) تلرانس سوراخ0.013 لقی استاندارد (0.02 0.054) حدنهایی لقی 0.1
2 لقی بین رلیف ولو وبدنه سوپاپ اندازه استاندارد 15 تلرانس شافت (0.014- 0.023-)
تلرانس سوراخ (0.013) لقی استاندارد (0.014 0.036) حدنهایی لقی 0.08
3 لقی بین رلیف ولو وپیستون اندازه استاندارد 15 تلرانس شافت (0.02- 0.03- )
تلرانس سوراخ 0.018 لقی استاندارد (0.02 0.048) حدنهایی لقی 0.08
4 لقی بین پیستون آزاد وبدنه اندازه استاندارد 31 تلرانس شافت (0.02- 0.041-)
تلرانس سوراخ 0.016 لقی استاندارد (0.02 0.057) حد نهایی لقی 0.1
5 لقی بین بوش وشافت اندازه استاندارد 26 تلرانس شافت (0.02- 0.041-)
تلرانس سوراخ 0.033 لقی استاندارد (0.02 0.074) حدنهایی لقی 0.12
6 فنر سوپاپ (اندازه استاندارد) طول آزاد 104.5 طول قرار گرفتن 50 بار وارده 10 کیلوگرم متر حد تعمییر طول آزاد 99 باروارده 9 کیلوگرم متر
7 فنر رلیف ولو (اندازه استاندارد) طول آزاد 45 طول قرارگرفتن 40 باروارده 22.1 کیلوگرم
متر وحد تعمییر طول آزاد 45.7 باروارده 11 کیلوگرم متر
8 فشار رلیف ولو اصلی در دورآرام 13-9 کیلوگرم بر سانتیمتر مربع ودر دور زیاد
17-12 کیلوگرم بر سانتیمتر مربع
