واحد فرمان هیدرواستاتیک نوع
XY ... / 1
M + S واحد هیدرولیک فرمان هیدرواستاتیک در خودروهای کم سرعت استفاده می شود که
رانندگی با سرعت 60 کیلومتر / ساعت تجاوز نمی کند - از قبیل: ماشین آلات ساختمانی، کامیون بالابرها،
ماشین آلات برداشت، تجهیزات خارج از بزرگراه است. تقویت این سیستم های هیدرولیک
گشتاور به چرخ فرمان، بدون نیاز به اتصال مکانیکی سخت است.

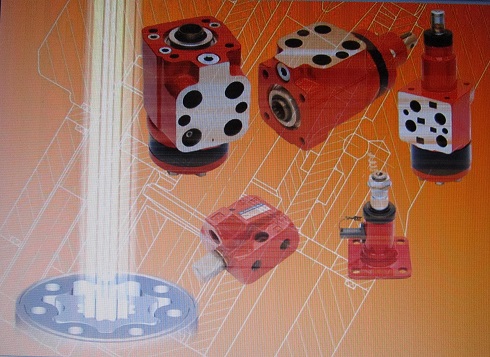

واحد فرمان هیدرواستاتیک XY
شامل محوری آزاد
ردیابی شیر و پمپ های اندازه گیری
عرضه شده توسط یک پمپ جداگانه و
سپس با اندازه گیری هدایت
پمپ به فرمان سیلندرهای.
واحد فرمان XY است
تولید مقاوم در برابر چک
سوپاپ ها، و ....
ساخته شده در دریچه های امدادی در ورودی

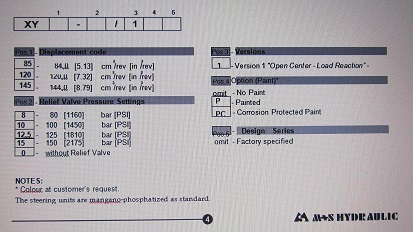

اطلاعات مشخصات
|
|
پارامترهای |
Type |
|
||
|
XY 85.../1 |
XY 120.../1 |
XY 145.../1 |
|||
|
|
3 تغییر مکان cm /rev 3 [ in /rev] |
84 [5.13] |
120 [7.32] |
144 [8.79] |
|
|
دارای جریان * lpm [GPM] |
9 [2.4] |
12 [3.2] |
15 [4.0] |
||
|
امتیاز فشار bar [PSI] |
150 [2175] |
||||
|
Settings** فشار شیر امداد bar [PSI]
شیرآلات شوک فشار تنظیمات bar [PSI]
|
80 100 125 150 [1160] [1450] [1810] [2175] 200 [2900]
|
||||
|
حداکثر. ادامه.فشار in Line T bar [PSI] |
20 [290] |
||||
|
حداکثر. گشتاور در Servoamplifing Nm [lb - in] |
3,5 [31] |
||||
|
حداکثر.گشتاور W / O Servoamplifing Nm [lb - in] |
120 [1065] |
||||
|
وزن kg [lb] |
6,4 [14.1] |
6,6 [14.6] |
6,8 [15.0] |
||
|

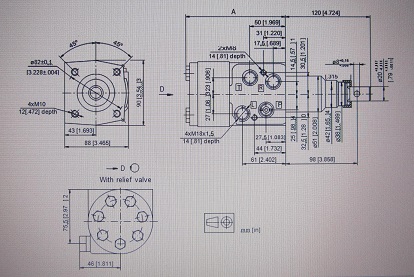

ابعاد mm [in] |
136,3 [5.37] |
141.5 [5.57] |
144.5 [5.69] |
||
|
|
|||||
دارای جریان در 100 دور در دقیقه.
* تنظیمات فشار در جریان تصاویر (همانطور که در جدول) و ویسکوزیته
LPM [1.06 GPM] و ویسکوزیته *** تنظیمات فشار با نرخ جریان از 4 LPM [1.06 GPM] و ویسکوزیته
[105 SUS] در 50 ° C [122 ° F.
° C 122 ° F]. ( 2)
