فاینال درایو بلدوزر D155A

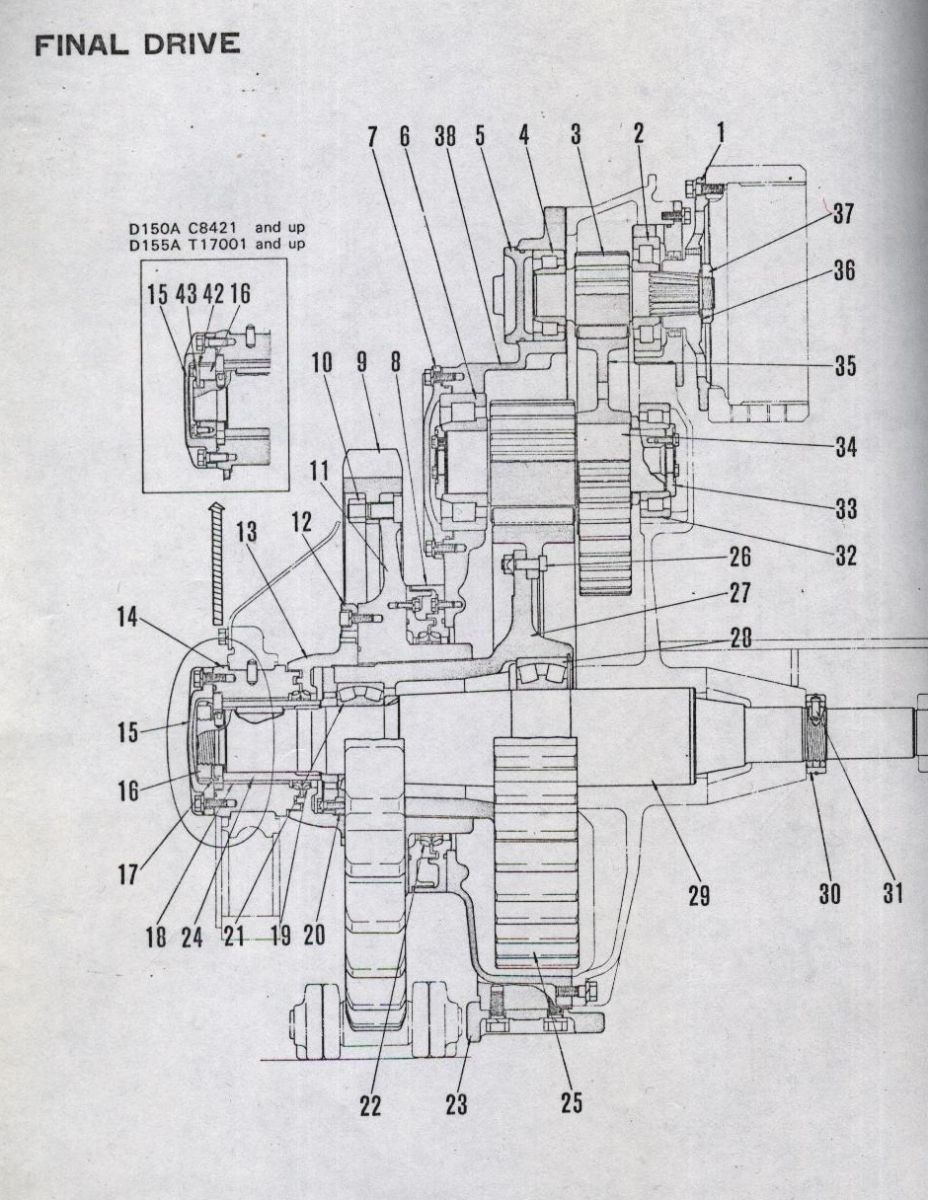

FINAL DRIVE

1.final drive flange

2.Bearing

3.prinary pinion (12 teeth)

4bearing

5.cover

6 Bearing

7.cover

8.cover

9.Segment  teeth

10. nut

11.Spr0cket boss

12.S t o p per

13. sprocket nut

14. sprocket support

15. cove

16. nut

17. washer

18. bushing

19. floating seal

20. retainer

21. bearing

22. floating seal

23. Guard

25. secondary gear (55 teeth)

26. bolt

27. sprockethub

28. bearing

29. sprocketshaft

30. nut

31. pin

32. bearing

33

34. secondary pinion (12 teeth)

35. primary gear (45 teeth)

36. lock washer

37. flange nut

38. final drive case

40. oil supply plug

41. drain plug

42. lock washer

43. lock plate

. holder

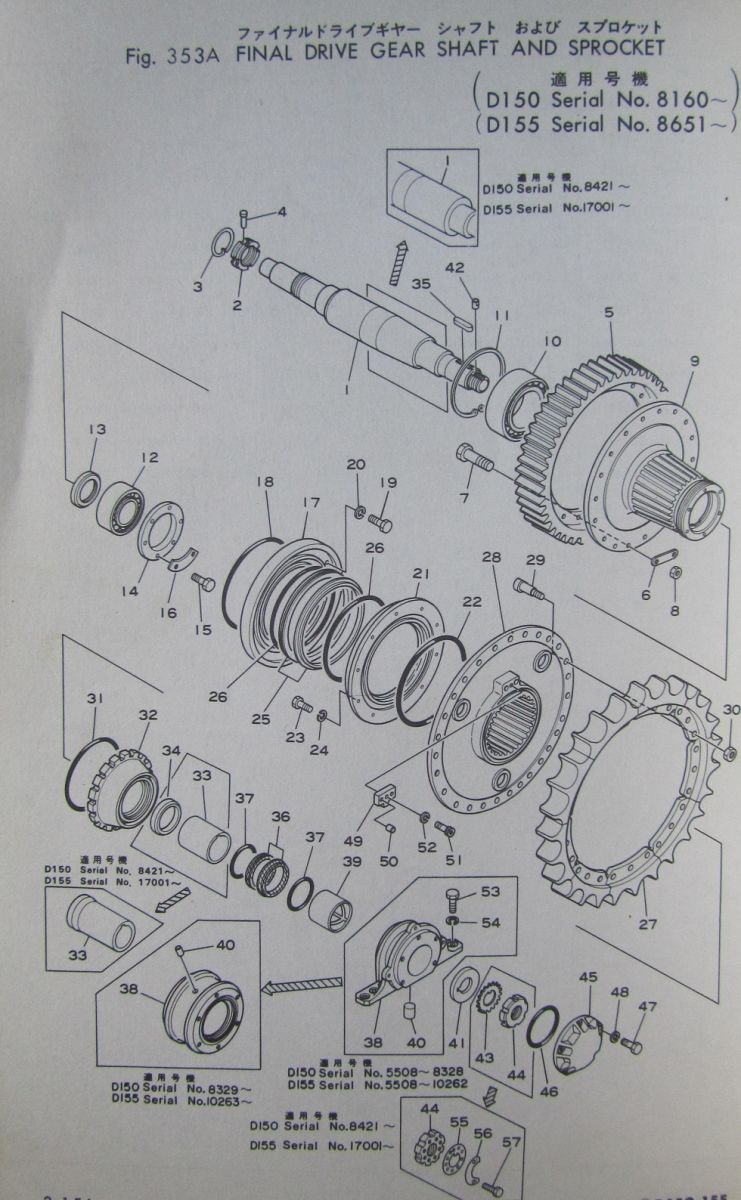

1 شافت  سریال قطعه              ( 175.2731341)

2 مهره( پیچ )سریال                (170.27.12472)

3 رینگ سریال                      (170.27.12480)

4 پین                                (09243.01230)

5 دنده فاینال درایو                 (175.27.31362)

تذکر انگلیسی فینال درایو نوشته میشود

6 واشر ضامن                      (175.27.31370)

7 پیچ(بولت)                         (175.27.12181)

8 مهر0(نوت)                       (01582.02419)

9 فول اسپراکت                      (175.27.31384)

10 بلبرینگ (ساچمه گرد)          (06030.23134)

11 رینگ فنری                      (04071.00280)

12 بلبرینگ ساچمه گرد            (170.09.13250)

13 کاسه نمد                          (175.27.22131)

14 واشر واسطه محافظ (ریتاینر)  (175.27.22140)

15 پیچ (بولت)                        (01010.31440)

16 واشرضامن(لوک)                (170.27.12210

17 کاور                               (154.27.12151)

18 اورینگ                            (07000.05410)

19 پیچ                                  (01010.31230)

20 واشر فنری                         (01602.01236)

21 کاور                                 (154.27.12161)

22 اورینگ                             (07000.05410)

23 پیچ (بولت)                         (01010.31230)

24 واشر فنری(اسپرینگ)             (01602.01236)

25 رینگ سیال                         (170.27.00120)

26 اورینگ                            (170.27.12520)

27 دنده چرخ(اسپراکت)             (125.27.22325)

28 بوش (استروک)                  (125.27.31394)

29 پیچ(بولت)                        (128.27.11150)

30 مهره (نوت)                      (01803.02430)

31 اورینگ                           (07000.05315)

32 مهره اسپراکت                   (175.27.22150)

33 بوش                               (125.27.31411)

34 بوش واسطه                    (175.27.31420)

36 کاسه نمد (رینگ سیال)        (100.27.00060)

37 اورینگ                         (125.27.00080)

38 کوپلینگ نگهدارنده3مدل       (178.27.11190)

39 بوشینگ                          (175.27.31441)

40 پین                               (170.27.12352)

41 واشر                             (175.27.22255)

42 پین                               (175.27.32510)

43 واشر ضامن                    (175.27.22262)

44 مهره                             (175.27.22271)

45 کاور (روپوش)                 (175.27.22240)

46 اورینگ                           (07000.05185)

47 پیچ                                 (01010.31645)

48 واشرفنری (اسپرینگ)           (01602.01648)

49 واشر ضامن اسپراکت          (175.27.31480)

50 پین (خار)                         (170.27.12250)

51 پیچ                                 (01252.31635)

52 واشر فنری                        (01602.01648)

53 مهره                                (01010.32460)

54 واشر فنری (اسپرینگ)           (01602.02472)

55 واشر ضامن (لوک)              (175.27.31550)

56 واشر ضامن (لوک)              (175.27.31560)

57 پیچ(بولت)                        (01010.31225)
